Описание и технические характеристики

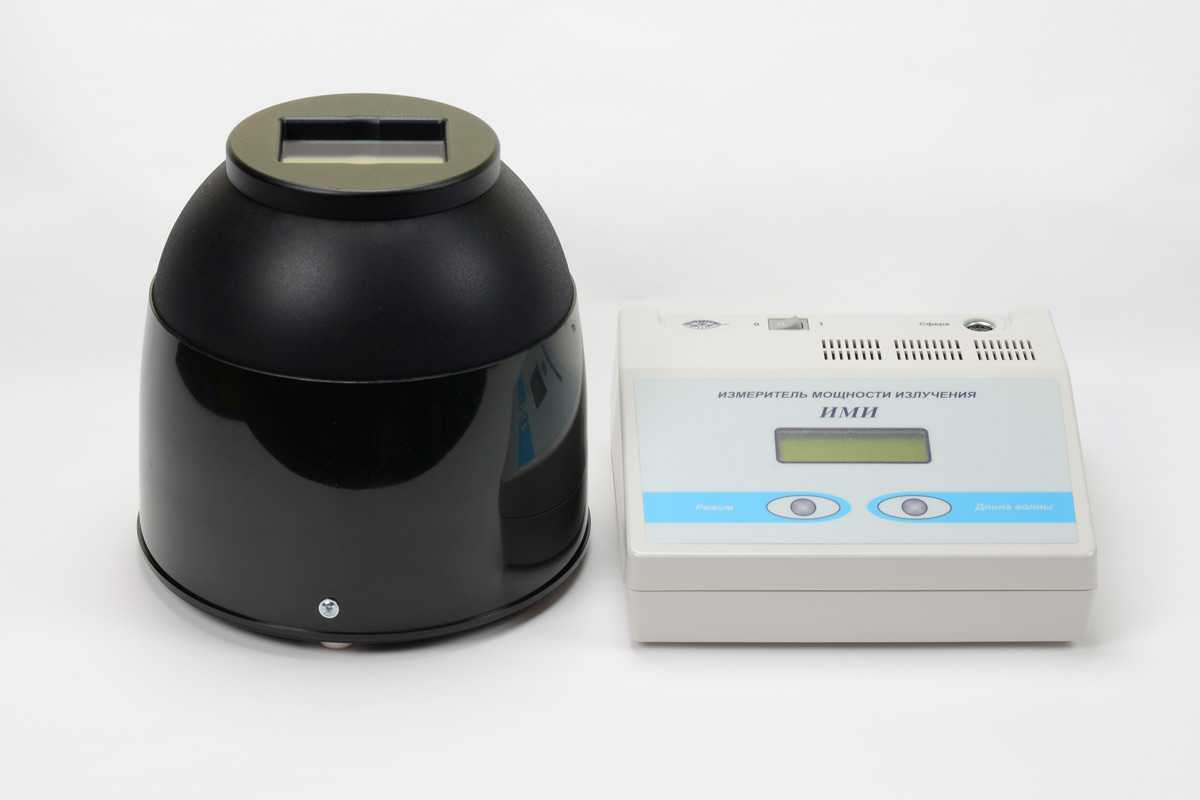

Измеритель мощности лазерного излучения ИМИ-01 является рабочим средством измерения энергетических параметров излучения импульсных, непрерывных лазеров и светодиодов, а также, калибровки встроенных и автономных ваттметров лазерных терапевтических аппаратов. В измерителе реализован метод «А» прямых измерений максимальной мощности в соответствии с ГОСТ 25819-83.
ИМИ-01 – единственный в своем классе аппарат, позволяющий измерять параметры матричных блоков излучения.
Поверка измерителя осуществляется аккредитованными организациями по методике «Измерители мощности излучения ИМИ-01. Методика поверки № 15-20011 ФГУП ВНИИОФИ». Межповерочный интервал - 1 год.
Технические характеристики:
| Технические характеристики измерения импульсного лазерного излучения: | |
| Фиксированные длины волн в спектральном диапазоне, нм | 400÷ 1000 |
|
Диапазон измерения максимальной мощности импульса (Ри), Вт Предел допускаемого значения относительной погрешности, % |
0,5 ÷ 50 15 |
|
Диапазон измерения средней мощности (Рс), мВт Предел допускаемого значения относительной погрешности, % |
0 ÷ 100 15 |
|
Диапазон измерения частоты (F), Гц Предел допускаемого значения относительной погрешности, % |
25 ÷ 9999 5 |
|
Диапазон измерения длительности импульса (t), нс Предел допускаемого значения относительной погрешности, % * отсчеты производить при измеренной максимальной мощности импульса Ри >5Вт |
50 ÷ 200* 10 |
| Технические характеристики измерения непрерывного и амплитудно-модулированного (АМ) излучения: | |
| Фиксированные длины волн в спектральном диапазоне лазерного и светодиодного излучения, нм | 400÷1000 |
|
Диапазон измерения средней мощности (Рс), мВт Предел допускаемого значения относительной погрешности, % |
1 ÷ 400 15 |
|
Диапазон измерения максимальной мощности АМ излучения (Рм), мВт Предел допускаемого значения относительной погрешности, % |
1 ÷ 400 15 |
|
Диапазон измерения частоты следования импульсов АМ излучения, Гц Предел допускаемого значения относительной погрешности, % |
30 ÷3000 10 |
|
Диапазон измерения коэффициента заполнения для АМ излучения, % Предел допускаемого значения относительной погрешности, % |
20 ÷ 80 15 |
| Измеритель обеспечивает измерение параметров излучения источников с угловой апертурой, град |
90 |
| Время готовности к работе, с | 5 |
| Температура окружающего воздуха, О С | 20,0÷5,0 |
|
Атмосферное давление, кПа Относительная влажность, % |
100÷4 65÷15 |

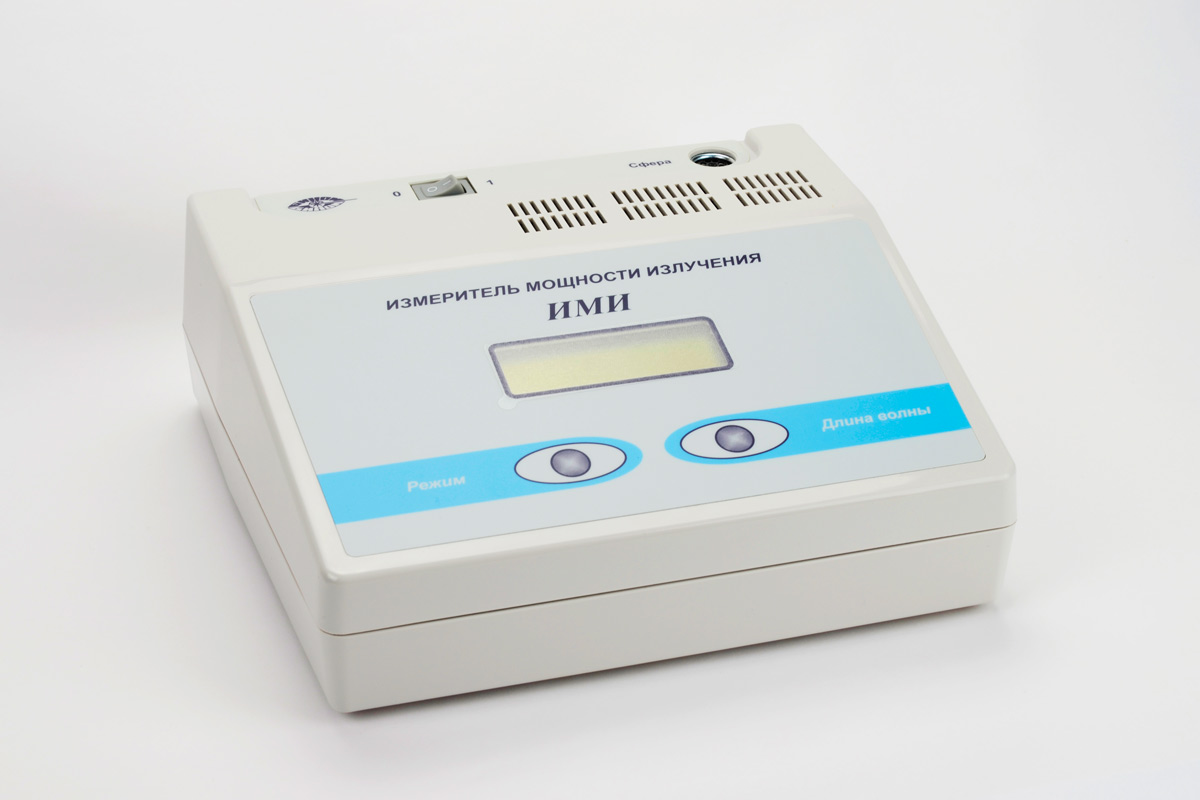

| Габаритные размеры электронного блока, мм | 240x220x90 |

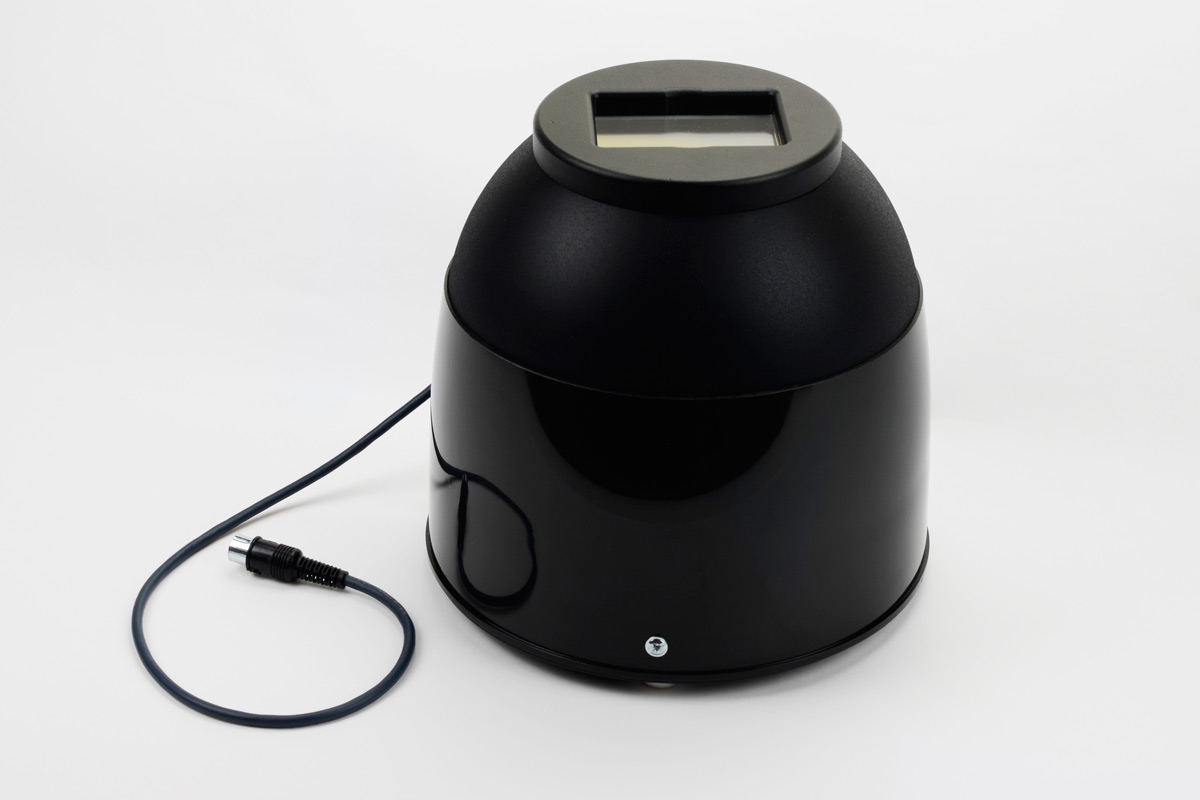

| Габаритные размеры шара фотометрического, не более, мм | 260х290 |
| Масса измерителя, кг, не более | 1,5 |
| Масса шара фотометрического, кг, не более | 2 |
| Напряжение питания, В | 220÷10% |
Комплект поставки:
| Блок управления измерителя | 1 шт. |
| Шар фотометрический с комплектом приспособлений | 1 комп. |
| Транспортная тара | 1 шт. |
| Паспорт и руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 шт.* |
| Специализированный кофр | 1 шт. |
Примечание:* Поставляется по отдельному запросу.
Свидетельство RU.C.37.003.A №44660
Регистрационный номер в госреесте №48392-11 от 09.12.2011 г.
